U většiny přístrojů, svítidel a krytů senzorů, které si potřebují zachovat svůj barevný výkon po léta bez rekalibrace, selektivní absorpční skleněné filtry obecně překonávají tenkovrstvé filtry v úhlové stabilitě, tepelné odolnosti a mechanické odolnosti . Selektivní absorpční skleněný filtr funguje přes samotný sypký materiál, takže filtrační efekt nezávisí příliš na úhlu, pod kterým světlo dopadá na povrch, a neopotřebovává se tak, jak může v průběhu času usazený film. Filtry s optickým povlakem si stále udržují výhodu, když design vyžaduje extrémně úzké propustné pásmo, strmý sklon cutoff nebo kombinaci vlnových délek, které obyčejné barevné sklo samo o sobě nedosáhne. Níže uvedené oddíly procházejí fyzikálním uvažováním, spektrálním chováním a praktickými výběrovými kritérii za touto odpovědí, včetně několika srovnávacích tabulek a krátkého kontrolního seznamu kupujícího na konci.

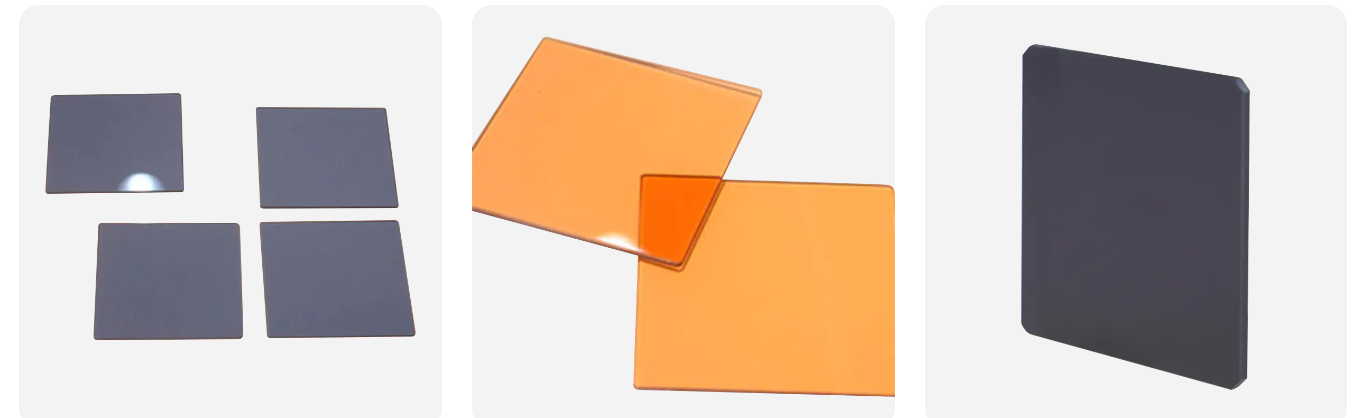

Selektivní absorpční skleněný filtr je kus optického skla formulovaný tak, aby odstranil specifický pás vlnové délky ze světelného paprsku, zatímco okolní pásy prošly s minimální ztrátou. Výrobci tohoto efektu dosahují roztavením kovových iontů nebo jemných koloidních částic přímo do sklářské vsázky, poté úpravou složení skla a případnou povrchovou úpravou tak, aby hotový kus absorboval vybranou část viditelného nebo blízkého infračerveného spektra. Fyzikální základ leží na elektronové úrovni: když fotony určité energie narazí na dopované sklo, tato energie odpovídá mezeře mezi elektronovými stavy v přidaných iontech, takže tyto fotony jsou spíše absorbovány než přenášeny. Každá další vlnová délka, která neodpovídá této energetické mezeře, pokračuje skrz sklo do značné míry bez ovlivnění, což dává tomuto typu skleněného filtru absorbujícího viditelné světlo jeho čistý, opakovatelný spektrální profil.
Běžné dopingové přístupy používané ve výrobě skla
Většinu komerční poptávky dnes pokrývají tři dopingové rodiny, z nichž každá je zaměřena na jinou část spektra.
Ionty přechodných kovů, jako je chrom a měď, vytvářejí zelený selektivní absorpční skleněný filtr s propustným vrcholem zhruba mezi 500 a 560 nanometry, přičemž stahují dolů modré fialové a červené světlo.
Kombinace manganu, titanu, kobaltu a neodymu vytváří fialově tónované sklo, které silně absorbuje ve středním spektru zelenou a žlutou oblast, zatímco propouští fialovou, modrou a část červeného pásu.
Specializované složení vytvořené jako UV absorbující skleněný optický filtr odřízne kratší vlnové délky blízko 365 nanometrů a méně, zatímco projde viditelným pásem s plochou, rovnoměrnou odezvou.
Kromě práce s viditelným světlem může výrobce skleněných filtrů pro přenos infračerveného záření dopovat stejný systém základního skla, aby prošel blízkou infračervenou energii a zároveň blokoval viditelné světlo, což je užitečné v oknech senzorů, která potřebují odmítnout rušení okolního světla.
Co An Optical Coating Filter Is And How Its Principle Differs
Optický povlakový filtr začíná jako čirý substrát, často obyčejné sklo nebo tavený oxid křemičitý, na který je ve vakuovém nanášecím zařízení nanášeno mnoho extrémně tenkých vrstev jedna po druhé. Každá vrstva nese jiný index lomu a vrstva je navržena tak, že světlo odrážející se mezi vrstvami konstruktivně interferuje na vlnových délkách, které mají být blokovány, a destruktivně na vlnových délkách, které mají procházet. Toto je v podstatě spíše interferenční efekt než absorpční efekt, což je hlavní rozdíl, který jej odděluje od selektivního absorpčního skleněného filtru.
Běžné rodiny nátěrů při každodenním používání
Dichroické zásobníky, které odrážejí jeden barevný pás, zatímco přenášejí jiný.
Úzké pásmové propusti vytvořené pro jediné těsné vlnové okno.
Vrubové povlaky navržené tak, aby odmítaly jeden úzký pás a přitom procházely vším kolem něj.
Protože chování filtrování závisí na přesné délce dráhy světla procházející každou vrstvou, posouvá se křivka prostupu potahového filtru směrem ke kratším vlnovým délkám, jak se úhel příchozího světla zvětšuje. Povlak určený pro přesné omezení při kolmém dopadu může odchýlit několik nanometrů od cíle, jakmile světlo dorazí i pod mírný úhel, což je důležité v kompaktních optických systémech, kde se paprsky jen zřídka pohybují v jedné přímce.
Základní rozdíly mezi dvěma technologiemi filtrů
Níže uvedená tabulka uvádí obě technologie napříč fyzikálními vlastnostmi, které nejčastěji rozhodují o tom, která z nich se hodí k danému designu.
Tabulka 1. Fyzikální a výkonnostní srovnání mezi selektivními absorpčními skleněnými filtry a filtry s optickým povlakem.
Parametr
Skleněný filtr se selektivní absorpcí
Optický povlakový filtr
Pracovní princip
Hromadná absorpce dopovaným sklem
Interference tenkého filmu na substrátu
Úhlová citlivost
Velmi nízká
Znatelné při širokých úhlech
Ostrost odříznuté hrany
Pozvolný, přirozený svah
Lze zkonstruovat velmi strmé
Tepelná citlivost
Nízká v normálním rozsahu
Střední, závislé na vrstvě
Riziko delaminace nebo opotřebení
Žádný, nemovitost leží v sypkém materiálu
Možné pod vlhkostí nebo otěrem
Metoda přizpůsobení
Upravte složení skla a úroveň dopingu
Upravte počet a tloušťku vrstev
Porovnání výkonu napříč pěti klíčovými optickými parametry
Vodorovný graf níže hodnotí obě rodiny filtrů na stupnici od nuly do sta v pěti parametrech, které optičtí inženýři kontrolují nejčastěji při výběru komponent. Tato skóre odrážejí typické chování pozorované napříč běžnými výrobními vzorky spíše než jakýkoli jednotlivý testovací protokol.
Úhlová nezávislost a dlouhodobá barevná konzistence vykazují nejširší mezeru , což je důvod, proč selektivní absorpční skleněné filtry zůstávají běžnou volbou pro hledáčky, širokoúhlé objektivy a jakákoli pouzdra, kde světlo jen zřídka dopadá přímo na filtr.
Spektrální přenosové chování typického zeleného skleněného filtru se selektivní absorpcí
Níže uvedený graf ukazuje reprezentativní křivku prostupu pro zeleně tónovaný selektivní absorpční skleněný filtr dopovaný ionty chrómu a mědi. Přenos rychle stoupá, jakmile se vlnová délka přiblíží 480 nanometrům, dosáhne širokého vrcholu mezi 500 a 560 nanometry a poté plynule klesá na straně dlouhých vlnových délek. Toto jemné stoupání a klesání je charakteristické pro velkoobjemové absorpční sklo a je jedním z důvodů, proč tyto filtry produkují přirozené, rovnoměrné podání barev spíše než výstup s tvrdšími hranami typický pro úzký svazek povlaků.
Vzhledem k tomu, že křivka se svažuje postupně, spíše než aby klesala v téměř svislé linii, malé výrobní odchylky v tloušťce skla nebo koncentraci dopingu posouvají pík jen nepatrně, čímž se konzistence barev mezi jednotlivými šaržemi udržuje v rámci tolerance pro většinu aplikací nástrojů a osvětlení.
Kde se v různých odvětvích používají skleněné filtry se selektivní absorpcí
Poptávka po skleněném filtru pro výběr vlnové délky zahrnuje několik průmyslových odvětví a relativní podíl níže odráží typickou řádovou velikost pozorovanou u současných výrobních zakázek.
Reprezentativní aplikační poznámky
Optické instruments including fluorescence microscopes, DNA sequencers and spectrometers rely on an optical absorption glass filter for sensors to strip stray light before it reaches the detector.
Průmyslová processes such as semiconductor lithography and UV curing use absorption glass as a stable window material that limits heat build up on sensitive substrates.
Jevištní a fotografické osvětlení využívá barevné absorpční sklo k tvarování viditelné barvy a zároveň blokuje infračervené tepelné záření, aby dosáhlo osvětleného předmětu.
Architektonické zasklení a automobilová skla používají tónované absorpční vrstvy ke snížení solárního tepelného zisku při zachování příjemné úrovně vnitřního osvětlení.
Lékařské and biochemical instruments depend on consistent spectral response for accurate readings across repeated testing cycles.
Vícerozměrný srovnávací radarový graf
Při vážení selektivního absorpčního skleněného filtru proti potahovému filtru pro nový design nejvíce záleží na šesti rozměrech. Radarový graf níže zobrazuje obě technologie ve stejném měřítku, takže kompromisy jsou viditelné na první pohled.
Potahové filtry dále rozšiřují spektrální selektivitu a výrobní flexibilitu , protože proces nanášení může cílit na neobvyklou kombinaci vlnových délek, které žádná jednotlivá receptura skla sama o sobě nedosáhne. Absorpční sklo dále rozšiřuje nezávislost na úhlu, tepelnou stabilitu a dlouhodobou konzistenci, což vysvětluje, proč zůstává běžné u pevných optických tras, které zůstávají v provozu po mnoho let.
Environmentální stabilita a dlouhodobá životnost v reálných podmínkách
Selektivní absorpční skleněné filtry nesou své optické vlastnosti uvnitř samotného materiálu, takže lehké poškrábání povrchu nebo vystavení vlhkosti nemění pásmo vlnových délek, které absorbuje, pouze jeho fyzickou čirost, pokud dojde k vážnému poškození. Potahové filtry nesou své optické vlastnosti ve shluku vrstev o tloušťce pouhých několika mikronů, což znamená, že vnikání vlhkosti, opakované čištění, tepelné cykly nebo dlouhodobé vystavení UV záření může postupně uvolnit nebo zoxidovat jednotlivé vrstvy. Jakmile se vrstva posune byť jen nepatrně, posune se s ní i celý interferenční obrazec a v průběhu času se změní efektivní mezní vlnová délka.
Kde se tento rozdíl nejvíce projevuje
Venkovní architektonické zasklení, automobilová skla vystavená přímému slunci a průmyslová zařízení provozovaná v blízkosti tepelných zdrojů jsou prostředí, kde se mezera mezi těmito dvěma technologiemi stává nejvíce viditelnou během víceleté servisní doby. Přístroje pro čisté prostory a laboratorní přístroje uchovávané v kontrolovaném prostředí vidí menší praktický rozdíl, ačkoli úhlová citlivost stále upřednostňuje absorpční sklo, kdykoli není optická dráha dokonale kolimována.
Typické stresové body kontrolované během hodnocení
Kupující běžně provádějí své vlastní tepelné cyklické kontroly, kontroly nasáknutí vlhkosti a opakované kontroly čištění utíráním na kusech vzorků před zadáním výrobní zakázky, protože tyto tři stresové body odhalují většinu praktických rozdílů mezi sypkým sklem a uloženým povlakem.
Možnosti přizpůsobení pro skleněné filtry se selektivní absorpcí
Kupující, kteří získávají zakázkový selektivní absorpční skleněný filtr, obvykle vycházejí z cílové křivky prostupu spíše než z pevného katalogu. Dodavatel absorpčního filtru z barevného optického skla může upravit několik proměnných, aby dosáhl této křivky.
Typ dopingu a koncentrace pro posun absorpčního pásma směrem ke specifické cílové vlnové délce.
Tloušťka skla, protože hloubka absorpce sleduje délku optické dráhy materiálem.
Povrchová úprava a úprava hran pro montáž do konkrétního pouzdra nebo modulu snímače.
Kombinované konstrukce, které spárují absorpční skleněné jádro s tenkou antireflexní vrstvou, užitečné, když projekt vyžaduje stabilitu absorpčního skla s mírně vyšší celkovou propustností.
Požadavky směrované na linku optického filtru s vlastní vlnovou délkou, vztah s výrobcem skleněného filtru pro přenos infračerveného záření nebo dodavatel absorpčního optického filtračního skla, který dokáže udržet přísnou toleranci šarží k šarži, se obvykle pohybují rychleji, když kupující sdílí cílovou křivku přenosu, rozsah provozních teplot a fyzické montážní rozměry.
Výrobní zázemí za spolehlivými skleněnými filtry se selektivní absorpcí
Nantong Xiangyang Optical Element Co., Ltd vyrábí barevné a bezbarvé optické sklo od roku 1996 ze závodu o deseti tisících metrech čtverečních v provincii Jiangsu. Divize optických komponent se zaměřuje na barevné optické skleněné filtry pokrývající ultrafialové, viditelné, blízké infračervené a infračervené oblasti, které provozují více než sto typů skel prostřednictvím zpracovatelských linek vybavených speciálním zařízením pro optické broušení, leštění a spektrální testování. Výstupy z této divize se dostávají do optických přístrojů, lékařských a biochemických přístrojů, analytické techniky, elektroniky, letectví a řady výzkumných ústavů a univerzit.
Samostatná divize plochého skla se zabývá sítotiskem a temperováním skla pro ovládací panely, kryty spotřebičů a komponenty spínačů, díky čemuž se společnost seznamuje jak s precizním optickým sklem, tak s velkosériovým zpracováním skla pod jednou střechou. Pro projektový tým porovnávající výrobce selektivních absorpčních skleněných filtrů s výrobcem optických filtračních skel v celé Číně je tato kombinace specializovaného optického testovacího zařízení a dlouhé výrobní historie jedním z praktických signálů, které stojí za to zkontrolovat při hodnocení dodavatele.
Jak si vybrat mezi selektivní absorpcí a povlakovými filtry pro projekt
Krátký kontrolní seznam pomáhá zúžit rozhodnutí před vyžádáním vzorků.
Zmapujte požadované pásmo vlnových délek a zkontrolujte, zda jej již těsně pokrývá standardní barevný typ skla.
Potvrďte rozsah úhlů dopadu, který filtr uvidí ve skutečné optické dráze, nejen v konstrukčním centru.
Všimněte si provozního prostředí, včetně vlhkosti, teplotních výkyvů a vystavení venkovnímu UV záření.
Rozhodněte, jak strmá musí být mezní hrana, protože velmi úzké propustné pásmo může stále vyžadovat řešení povlaku.
Naplánujte si očekávanou životnost a obtížnost rekalibrace nebo výměny, jakmile bude jednotka nasazena v terénu.
Projekty, které kontrolují většinu výše uvedených políček ve prospěch stability a jednoduchosti, se obvykle spokojí se selektivním absorpčním skleněným filtrem, zatímco projekty, které potřebují neobvykle úzkou nebo strmou spektrální hranu, často skončí specifikací povlakového filtru nebo kombinace obou technologií v rámci stejné optické dráhy.
Často kladené otázky o selektivních absorpčních skleněných filtrech
Q1: Co je selektivní absorpční skleněný filtr
Jedná se o optické sklo formulované s kovovými ionty nebo koloidními částicemi tak, že absorbuje zvolené pásmo vlnových délek a zároveň propouští okolní světlo s malými ztrátami.
Q2: Jak absorpční skleněný filtr blokuje specifické vlnové délky
Dopované ionty uvnitř skla absorbují fotony, jejichž energie se shoduje s vnitřním elektronovým přechodem, odstraňují pásmo vlnových délek, zatímco ostatní vlnové délky zůstávají do značné míry nedotčeny.
Q3: Jaký je rozdíl mezi absorpčními filtry a interferenčními filtry
Absorpční filtry odstraňují světlo přes sypký skleněný materiál, zatímco interferenční filtry využívají tenké nanesené vrstvy, které odrážejí a ruší nežádoucí vlnové délky prostřednictvím optické interference.
Otázka 4: Proč používat barevné skleněné filtry místo potažených filtrů
Barevné sklo si udržuje svou spektrální odezvu stabilní v širokých pozorovacích úhlech a odolává postupné degradaci vrstvy, která může ovlivnit potažený povrch v průběhu let používání.
Q5: K čemu se používají selektivní absorpční filtry
Běžná použití zahrnují optické senzory, systémy strojového vidění, spektroskopická zařízení a lékařské přístroje, které vyžadují stabilní, opakovatelnou spektrální odezvu.
Q6: Který optický filtr je vhodný pro UV ochranu
Skleněný optický filtr absorbující UV záření formulovaný tak, aby omezil kratší vlnové délky, je obecně jednodušší a stabilnější volbou pro nepřetržitou ochranu proti UV záření.
Q7: Lze přizpůsobit absorpční skleněné filtry
Ano, typ dopingu, koncentraci, tloušťku a povrchovou úpravu lze upravit tak, aby bylo dosaženo cílové přenosové křivky pro konkrétní projekt.
