K čemu se používá bezbarvé optické sklo?

Bezbarvé optické sklo se používá v pozoruhodně široké škále průmyslových odvětví – od přesných vědeckých přístrojů a lékařských zobrazovacích systémů až po spotřebitelské kamery, obrannou optiku a architektonické zasklení. Jeho definující charakteristikou je výjimečně vysoká propustnost viditelného světla prakticky bez selektivní absorpce nebo zabarvení, díky čemuž je základním materiálem všude tam, kde musí být světlo vedeno, zaostřováno, rozdělováno nebo filtrováno s maximální věrností. Na rozdíl od standardního okenního skla je bezbarvé optické sklo konstruováno podle přesných specifikací indexu lomu, ultra nízkého obsahu vnitřních bublin a tolerancí rovinnosti povrchu měřených v nanometrech.

Tento termín zahrnuje rodinu přesně formulovaných typů skla – včetně optické korunové sklo , borosilikátové varianty a vysoce čisté křemenné sklo – každý optimalizovaný pro konkrétní rozsahy vlnových délek, podmínky prostředí a mechanické požadavky. Pochopení toho, který typ se hodí pro kterou aplikaci, je zásadní pro inženýry, specialisty na nákup a systémové návrháře pracující s optickými sestavami.

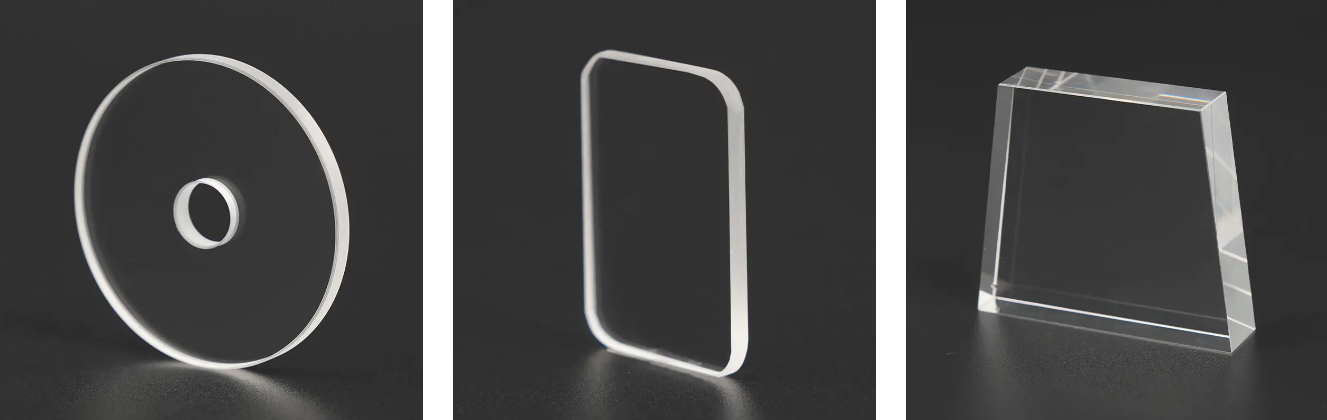

Čím se bezbarvé optické sklo liší od obyčejného skla

Rozdíl mezi průmyslovým plaveným sklem a přesným optickým sklem není pouze otázkou jasnosti – odráží zásadně odlišné výrobní filozofie, standardy čistoty surovin a postprodukční testovací protokoly. Optické sklo s vysokou propustností dosahuje rychlosti prostupu viditelného světla 92 % nebo více na povrch , zatímco standardní plavené sklo typicky propouští pouze 80–87 % kvůli obsahu oxidů železa a povrchovým nedokonalostem.

Mezi klíčové rozlišovací vlastnosti přesného optického skla patří:

• Homogenita indexu lomu: Variace napříč jedním polotovarem drženým na ±1×10⁻⁵ nebo lepší z vysoce kvalitního materiálu
• Bublinová a inkluzní třída: Počítáno a kategorizováno podle norem ISO 10110; Stupeň 0 umožňuje v podstatě nulové viditelné vměstky
• Stupeň strií: Měření pruhů homogenity skla, které by deformovaly vlnoplochy; optické skleněné terče třídy A (žádné detekovatelné strie)
• Stresový dvojlom: Zbytkové pnutí z výroby je žíháno pod 10 nm/cm, aby se zabránilo polarizačním artefaktům
• Kvalita povrchu: Specifikace škrábání vyjádřené jako 10-5 nebo 20-10 podle MIL-PRF-13830B pro přesné povrchy

Výše uvedená tabulka ilustruje významný rozdíl v propustnosti mezi přesnými typy optických skel a standardním architektonickým sklem. Dokonce a 10–15% zlepšení propustnosti se přímo promítá do měřitelných zisků v kontrastu obrazu, poměru signálu k šumu snímače a účinnosti systému – což vysvětluje, proč přesné optické sklo vyžaduje vyšší materiálové specifikace v jakékoli fotonově kritické aplikaci. Ve víceprvkových optických systémech je tento rozdíl provozně kritický kvůli kumulativnímu účinku ztrát propustnosti na povrch přes pět nebo deset čoček.

Primární aplikace bezbarvého optického skla v průmyslu

Přesné optické sklo slouží jako základní materiál prakticky v každém systému, který vyžaduje řízenou manipulaci se světlem. Jeho aplikace pokrývají průmyslová odvětví od zdravotnictví po letecký průmysl a konkrétní typ skla použitý v každém kontextu je vybrán tak, aby odpovídal jedinečným vlnovým délkám, environmentálním a mechanickým požadavkům dané aplikace.

Lékařské a vědecké přístroje

Při lékařském zobrazování – včetně mikroskopie, endoskopie, oftalmologického vybavení a průtokové cytometrie – musí bezbarvé optické sklo poskytovat konzistentní optický výkon za podmínek sterilizace, tepelného cyklování a vystavení čisticím prostředkům. Bezbarvé optické sklo D263T , tenké borosilikátové sklo vyrobené v úzkých tolerancích tloušťky, je široce používáno jako krycí sklo mikroskopického sklíčka a jako materiál okénka v mikrofluidních diagnostických zařízeních. Jeho nízká autofluorescence je nezbytná pro aplikace fluorescenční mikroskopie, kde by jinak světlo pozadí zakrylo měřený signál.

Biochemické analyzátory se spoléhají na optické buňky vyrobené z optické sklo s vysokou propustností k měření absorbance vzorků v rozsahu vlnových délek viditelného UV zářením. Jediná chyba měření absorbance 0,005 AU v analyzátoru klinické chemie se může promítnout do diagnostické chyby – což znamená, že konzistence propustnosti materiálu a absence vnitřních defektů přímo souvisí s výsledky bezpečnosti pacienta.

Fotografie, kino a spotřebitelská optika

Objektivy fotoaparátů, objektivy dalekohledů, systémy binokulárních hranolů a optika projektorů patří mezi aplikace s nejvyšším objemem průhledné sklo optické čočky . K9 (BK7) bezbarvé optické sklo — borosilikátové korunkové sklo s indexem lomu 1,5168 a číslem Abbe 64,17 — je možná nejrozšířenějším optickým sklem na světě, které se objevuje ve všem, od modulů čoček pro chytré telefony až po objektivy mikroskopů pro výzkum a expandéry laserového paprsku.

Prism bezbarvé optické sklo komponenty jsou kritické u dalekohledů, dálkoměrů a spektrometrů, kde konfigurace Porro nebo střešní hranoly skládají optickou dráhu při zachování plné kvality obrazu. Materiál musí vykazovat extrémně nízký obsah strií – jakákoli nehomogenita skla způsobí zkreslení čela vlny viditelné jako snížená ostrost obrazu při velkém zvětšení.

Obranná, letecká a sledovací optika

Vojenské a letecké optické systémy kladou nejnáročnější specifikace na bezbarvá optická skla – vyžadují výkon v extrémních teplotních rozsazích (-60 °C až 120 °C), odolnost proti vlhkosti, písku a napadení houbami a rozměrovou stabilitu při zatížení vibracemi a nárazy. Tepelné zobrazovací systémy, laserové dálkoměry, zařízení pro noční vidění a okénka pro navádění střel, všechny používají specializované optické sklo splňující normy MIL-SPEC. Bezbarvé křemenné optické sklo je zvláště oblíbený ve vojenských aplikacích propouštějících UV záření díky své zanedbatelné tepelné roztažnosti a radiační tvrdosti.

Polovodičová fotolitografie a elektronika

Při výrobě polovodičů vyžadují substráty pro fotomasky, optiku pro kontrolu destiček a systémy expozice UV záření přesné optické sklo s výjimečnou propustností UV záření a téměř nulovým koeficientem tepelné roztažnosti (CTE). Při vlnové délce 193nm ArF excimerového laseru používaného v hluboké UV litografii poskytuje pouze syntetický tavený oxid křemičitý – forma bezbarvého křemenného optického skla nejvyšší čistoty – odpovídající propustnost a odolnost vůči záření. I malá nerovnoměrnost CTE na polotovaru nitkového kříže by posunula pozice prvků během tepelného cyklování, což by způsobilo selhání řízení šířky čáry na subnanometrovém měřítku.

Distribuce průmyslové poptávky po bezbarvém optickém skle

Celosvětová poptávka po přesných optických sklech je mezi průmyslovými odvětvími rozložena nerovnoměrně, přičemž spotřební elektronika a zobrazování představují segment s největším objemem a obrana/letecký průmysl představuje segment nejvyšší hodnoty za kilogram. Pochopení této distribuce pomáhá výrobcům a kupujícím předvídat požadavky na specifikace a priority dodavatelského řetězce.

Téměř 38 % celosvětové poptávky po bezbarvém optickém skle podle objemu , poháněný neúprosnou miniaturizací vysoce výkonných zobrazovacích systémů. Lékařský a vědecký sektor následuje s 22 %, což odráží stálý růst v diagnostice, genomickém přístrojovém vybavení a testovacích zařízeních v místě péče. Obranné a polovodičové segmenty, i když jsou objemově menší, představují neúměrně vysoké technické specifikace a požadavky na kvalitu, často zahrnují přizpůsobené složení skla, které není dostupné prostřednictvím standardních katalogových nabídek.

Typy bezbarvých optických skel a jejich specifické případy použití

Ne všechna bezbarvá optická skla jsou zaměnitelná. Každá formulace nese jedinečnou kombinaci indexu lomu, disperze, tepelných vlastností, chemické odolnosti a zpracovatelnosti, díky čemuž je vhodná pro specifické aplikace. Níže je uveden srovnávací přehled primárních typů:

Výběr správného typu není pouze rozhodnutím o výkonu, ale také ekonomickým rozhodnutím. Bezbarvé křemenné optické sklo nabízí bezkonkurenční UV výkon a tepelnou stabilitu, ale je podstatně obtížnější jej obrábět než sklo K9, což vyžaduje diamantové nástroje a prodloužené cykly leštění. Pro aplikace ve viditelném světle, kde není vyžadován výkon UV záření, skla K9 nebo B270 obvykle poskytují ekvivalentní optickou kvalitu při nižších výrobních nákladech a kratší době.

Optické korunkové sklo a jeho role v designu objektivu

Optické korunkové sklo — definovaná kombinací relativně nízkého indexu lomu (nd < 1,60) a nízké disperze (Abbeho číslo > 55) — je páteří designu achromatických dubletových čoček. Když je korunové sklo spárováno s pazourkovým sklem (vyšší index, vyšší disperze) v konfiguraci cementovaného dubletu, koriguje chromatickou aberaci – tendenci jednoduchých čoček zaostřovat různé vlnové délky světla v různých bodech, což způsobuje barevné lemování na snímcích.

Princip achromatického dubletu, poprvé demonstrovaný v 18. století, se dodnes aktivně používá ve všem, od puškohledů a teleobjektivů fotoaparátů až po astronomické refraktory a průmyslové systémy strojového vidění. Sklo K9 funguje jako optické korunové sklo v mnoha z těchto systémů, spárované s těžšími pazourkovými skly pro dosažení požadované chromatické korekce bez nákladů na exotičtější typy skel.

Výše uvedené křivky propustnosti odhalují definující rozdíl mezi typy skel: bezbarvé křemenné optické sklo udržuje nad 80% propustnost od přibližně 200nm hlubokého UV přes 2500nm střední infračervené záření, což z něj dělá jedinou skutečně širokopásmovou možnost. Optická skla K9 a B270, přestože jsou vynikající ve viditelném rozsahu (380–780 nm), stávají se neprůhlednými pod přibližně 330 nm – s výjimkou aplikací založených na UV záření, jako jsou fototerapeutická zařízení, UV spektroskopie a nástroje pro expozici polovodičů. Pro projektanty systémů je tato spektrální selektivita stejně důležitá vlastnost jako index lomu při specifikaci skleněných součástí.

Nové aplikace: Automobilový průmysl, AR/VR a fotovoltaika

Kromě tradiční optiky, bezbarvé optické sklo je stále důležitější pro technologické platformy nové generace, které mění vzorce poptávky v celosvětovém sklářském průmyslu.

Automobilová optika LiDAR a ADAS

Autonomní a poloautonomní vozidla využívají senzory LiDAR (Light Detection and Ranging) pracující primárně na vlnových délkách 905nm a 1550nm. Ochranná skla a zaostřovací optika v těchto systémech vyžadují sklo s vynikající propustností NIR, odolností vůči cyklování teplot v automobilech (-40 °C až 105 °C) a vysokou tvrdostí povrchu, aby odolalo silničním nečistotám. Bezbarvé borosilikátové optické sklo a sklo K9 s povlakem AR jsou pro tuto aplikaci v aktivním hodnocení, přičemž se předpokládá, že trh s optickým sklem pro automobily poroste 18–22 % CAGR do roku 2030 .

Vlnovody rozšířené a virtuální reality

Vlnovodná optika náhlavní soupravy AR – tenké skleněné desky, které vedou promítaný obraz do oka prostřednictvím úplného vnitřního odrazu – vyžaduje sklo s indexem lomu vyšším než 1,75, extrémně rovnoměrnou tloušťkou napříč velkými deskami a výjimečnou plochostí povrchu. To posouvá za hranice standardního bezbarvého optického skla do specializovaných formulací s vysokým indexem, ale vlnovodové substrátové sklo používané v aplikacích AR na základní úrovni stále spoléhá na přesné varianty korunkového skla splňující přísné požadavky na tloušťku a rovinnost.

Fotovoltaické a solární koncentrátorové sklo

Ultra bílé bezbarvé optické sklo — vyrábí se s obsahem oxidu železa nižším než 0,01 % — používá se jako krycí sklo pro vysoce účinné solární panely a pole čoček s koncentrovanou solární energií (CSP). Standardní solární sklo propouští přibližně 91 % dopadajícího světla; ultrabílé optické sklo to podporuje 93–94 % , což se promítá do měřitelných zisků z energetického výnosu ve velkých solárních farmách. Odhaduje se, že průmysl spotřebuje přes 120 milionů metrů čtverečních ultračistého skla ročně pro fotovoltaické aplikace po celém světě.

Radarový graf jasně ukazuje základní kompromis ve výběru optického skla: křemenné sklo dominuje v propustnosti UV záření, tepelné stabilitě a chemické odolnosti, ale má špatné výsledky ve zpracovatelnosti a nákladové efektivitě kvůli své extrémní tvrdosti a vysokému bodu tání. Skla K9 a B270 jsou naproti tomu vysoce zpracovatelná – lze je přesně brousit, leštit a potahovat AR standardním optickým výrobním zařízením – což z nich činí praktickou volbu pro velkou většinu aplikací pro zobrazování ve viditelném světle. Návrháři systémů musí tyto kompromisy zvážit jak s technickými požadavky, tak s ekonomikou výroby.

Standardy kvality a certifikace pro přesné optické sklo

Získávání přesných optických skleněných komponent vyžaduje ověřitelnou kvalitní dokumentaci, zejména pro regulovaná průmyslová odvětví, jako jsou zdravotnická zařízení, letectví a obrana. Následující normy upravují kvalitu optického skla na různých trzích:

Při hodnocení a průhledné sklo optické čočky dodavatel, kupující ve výrobě zdravotnických prostředků by měli jako minimální požadavky ověřit způsobilost dokumentace ISO 10110 a certifikaci ISO 9001. Zadávání zakázek v oblasti obrany přidává požadavky na shodu s MIL-SPEC a na sledovatelnost šarže materiálu. Pro fotovoltaické a elektronické aplikace jsou certifikace 3C a shoda se směrnicí RoHS stále více standardními požadavky ze strany následných OEM zákazníků.

O společnosti Optický prvek Nantong Xiangyang Co., Ltd.

Nantong Xiangyang Optical Element Co., Ltd. byla založena v roce 1996 a rozrostla se v uznávaný high-tech podnik v provincii Ťiang-su, který zabírá 10 000 metrů čtverečních výrobní zařízení. Jako profesionální OEM bezbarvé optické sklo dodavatel a továrna na bezbarvé optické sklo ODM v Číně, společnost se specializuje na výrobu a zpracování barevného optického skla, bezbarvého optického skla a plochého sítotisku a temperování.

Kvalita výrobků společnosti odpovídá ISO 9001-2000 standardy kvality výrobků a je držitelem certifikace systému kvality 3C. Její divize výroby optických komponent spravuje více než sto druhů barevných optických skleněných produktů pokrývajících ultrafialové, viditelné, blízké infračervené a infračervené spektrální oblasti – podporuje aplikace v optických přístrojích, lékařských přístrojích, biochemických analyzátorech, letectví, vojenských systémech a vědeckých výzkumných institucích.

Divize produktů z plochého skla se specializuje na hluboké zpracování skla, sítotisk a temperování skla, s podporou automatizovaných výrobních linek a kontrolních zařízení pocházejících z Německa, Japonska a Švýcarska. Společnost Xiangyang se zavázala být nejprofesionálnějším dodavatelem komponentů z optického skla a řešení pro sítotisk a temperování skla – sloužit globální zákaznické základně se spolehlivými možnostmi přizpůsobení pro požadavky OEM a ODM.
