Bezbarvé optické sklo je přesný optický materiál formulovaný tak, aby propouštěl viditelné světlo s minimální absorpcí, téměř žádným barevným odstínem a přísně kontrolovaným lomovým chováním. Na rozdíl od běžného skla, které se vyrábí hlavně pro strukturální nebo dekorativní účely, je bezbarvé optické sklo konstruováno tak, aby se světlo procházející skrz něj ohýbalo a šířilo předvídatelným, opakovatelným způsobem. Tato předvídatelnost umožňuje čočkám, hranolům, filtrům a okénkům senzorů vyrobeným z bezbarvého optického skla vytvářet přesné snímky a udržovat konzistentní optickou cestu od jedné výrobní šarže k další.
Z praktického hlediska bezbarvé optické sklo typicky dosahuje a propustnost viditelného světla nad 90 procent v pásmu 400 až 760 nanometrů, přičemž vybrané formulace procházejí 95 procenty. Protože sklo absorbuje a rozptyluje velmi málo světla, které do něj vstupuje, obrazy a signály procházející skrz zůstávají ostré a barevný posun je omezen na minimum.
Téměř neutrální přenos barev ve viditelném spektru
Nízká disperze pro snížení chromatické aberace
Stabilní index lomu při běžných provozních teplotách
Vhodné pro přesné řezání, broušení a povlakování
Základní fyzikální a optické vlastnosti
Hodnota bezbarvého optického skla pochází z malého souboru měřitelných vlastností, které výrobci kontrolují během tavení a žíhání. Každá z těchto vlastností bezbarvého optického skla ovlivňuje, jak se materiál chová uvnitř optického systému, od jednoduché lupy až po čočku fotoaparátu s více prvky.
Vysoká propustnost viditelného světla
Propustnost v pásmu 400 až 760 nanometrů se běžně pohybuje mezi 90 a 95 procenty, což znamená, že většina světla vstupujícího do skla se dostane na druhou stranu, místo aby bylo absorbováno nebo rozptýleno. Vyšší propustnost udržuje snímky jasnější a snižuje ztráty signálu v zařízeních, jako jsou mikroskopy a analytické senzory.
Nízký rozptyl a vysoké Abbeovo číslo
Disperze popisuje, jak moc materiál ohýbá různé vlnové délky světla o různá množství. Bezbarvé optické sklo s vysokým Abbeovým číslem šíří světlo méně nerovnoměrně, udržuje červené, zelené a modré vlnové délky zaostřené blíže ke stejnému bodu a snižuje barevné lemování na okrajích obrazu.
Stabilní optické konstanty při změně teploty
Index lomu a disperzní koeficient jsou formulovány tak, aby se s rostoucí nebo klesající okolní teplotou měnily pouze mírně. To je důležité v zařízeních, která pracují venku, uvnitř vozidel nebo v průmyslových prostředích, kde teplota není přísně kontrolována.
Mechanická a chemická odolnost
Bezbarvé optické sklo obecně odolává řezání, broušení, vrtání a nanášení bez popraskání nebo ztráty lesku a odolává postupné degradaci povrchu vlhkostí nebo mírným působením chemikálií při běžné manipulaci a skladování.
Obecné referenční rozsahy pro běžné kategorie vlastností bezbarvého optického skla, uvedené na srovnávací stupnici pro ilustrační účely.
Propustnost ve viditelném spektru
Transmitance není dokonale plochá napříč každou vlnovou délkou. Většina bezbarvého optického skla vykazuje postupný vzestup od fialového konce spektra, širokou plató s vysokou propustností přes střed viditelného rozsahu a mírné zúžení v blízkosti tmavě červených vlnových délek, s přesným tvarem v závislosti na složení a fyzické tloušťce.
Zobecněný tvar křivky propustnosti pro bezbarvé optické sklo napříč viditelným pásem, zobrazený spíše pro ilustraci než pro konkrétní dávkové měření.
Svou roli hraje i tloušťka. Tenčí sekce propouští více světla pro dané složení, což je důvod, proč optičtí designéři specifikují typ materiálu a fyzickou tloušťku společně, když cílí na hodnotu propustnosti pro hotový komponent.
Bezbarvé optické sklo je rozděleno do několika širokých skupin podle složení. Každá rodina vyvažuje propustnost, disperzi, tvrdost a chování při zpracování odlišně, takže správná volba závisí na budovaném optickém systému.
Referenční srovnání běžných rodin bezbarvých optických skel
Skleněná rodina
Typický index lomu
Relativní disperze
Běžné použití
Bezbarvé sklo typu korunky
Asi 1,52
Nízká
Obecné čočky, hranoly
Borosilikátové bezbarvé sklo
Asi 1.51
Nízká
Okna přístrojů, filtry
Optické sklo na bázi křemene
Asi 1.46
Velmi nízké
Komponenty propouštějící UV záření
Bezbarvé sklo typu flint
Asi 1,58
Mírný
Párování achromatických čoček
Přibližný index lomu podle skupiny skel, určený spíše pro obecné srovnání než pro specifikaci jednoho dodavatele.
Bezbarvé optické sklo versus výkon běžného skla
Hlavním rozdílem mezi bezbarvým optickým sklem a obyčejným sklem není vzhled, ale ovládání. Běžné okenní nebo obalové sklo se vyrábí hlavně podle strukturálního a vizuálního standardu, zatímco bezbarvé optické sklo se vyrábí podle konzistentního optického standardu, což znamená, že index lomu, propustnost a povrchová přesnost jsou kontrolovány a udržovány v přísných tolerancích od šarže k šarži.
Kvalitativní srovnání napříč pěti dimenzemi výkonu, pro ilustraci hodnocené na relativní stupnici od jedné do pěti.
Bezbarvé optické sklo má obecně vyšší skóre, pokud jde o optickou čirost a kontrolu disperze, protože tyto dva faktory jsou specificky navrženy během tavení, zatímco složení běžného skla není upraveno pro optický výkon.

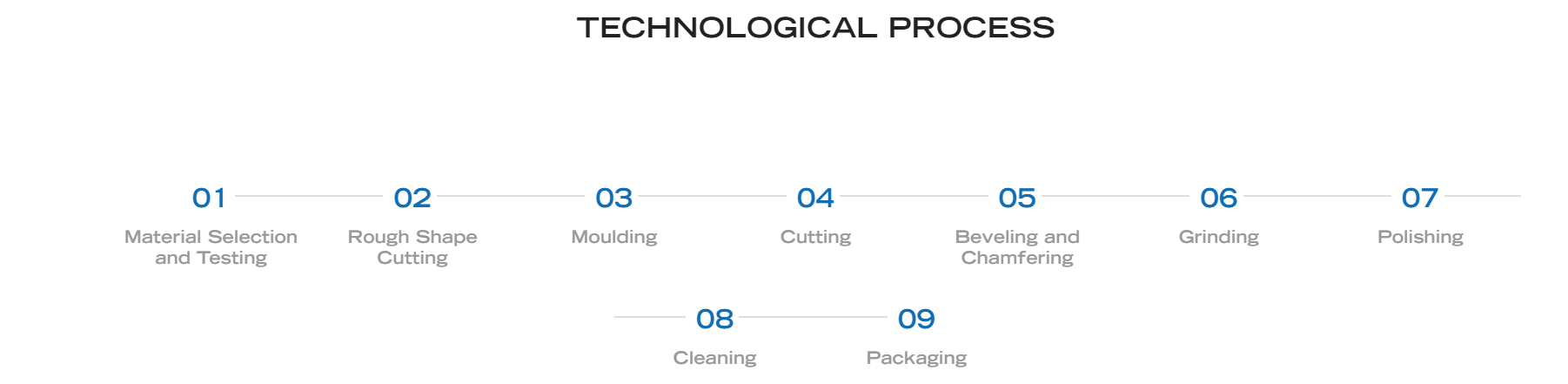

Výrobní proces a konstrukční návrh
Výroba bezbarvého optického skla zahrnuje několik řízených fází, z nichž každá ovlivňuje konečnou propustnost, přesnost povrchu a mechanickou spolehlivost hotového dílu.
Dávkování a tavení surovin při kontrolované teplotě
Pomalé žíhání pro zmírnění vnitřního napětí a stabilizaci indexu lomu
Hrubé řezání na polotovary velikosti pro cílovou součást
Přesné broušení na požadované zakřivení nebo rovinnost
Jemné leštění pro dosažení optické kvality povrchu
Volitelný povlak pro antireflexní nebo spektrální filtraci
Zjednodušený strukturální pohled na hotový bezbarvý optický skleněný blok po broušení, leštění a povlakování.
Klíčové aplikace bezbarvého optického skla
Protože předvídatelně propouští světlo a díky přesnému zpracování si drží svůj tvar, aplikace bezbarvého optického skla se rozšiřují napříč širokou škálou zařízení, kde záleží na kvalitě obrazu nebo přesnosti signálu.
Relativní důraz na použití bezbarvého optického skla podle oboru, zobrazeno pro ilustraci, nikoli jako údaj z průzkumu trhu.
Optické přístroje such as microscopes, telescopes, and rangefinders
Lékařské a biochemické analytické přístroje
Okna elektronických zařízení, kryty senzorů a součásti displeje
Zařízení pro letectví a vědecký výzkum
Laboratorní a výukové optické demonstrační nástroje
Výběr výrobce nebo dodavatele bezbarvého optického skla
Výběr spolehlivého výrobce bezbarvého optického skla ovlivňuje jak výkon, tak konzistenci hotových součástí v průběhu výroby. Před zadáním vzorové objednávky stojí za to zkontrolovat několik praktických bodů.
Rozsah zpracování, protože řezání, broušení, leštění a povlakování prováděné v jednom zařízení snižuje rozdíly při manipulaci mezi jednotlivými kroky
Konzistence šarže, takže index lomu a propustnost zůstávají v rámci úzké tolerance od jedné výrobní série k další
Možnost přizpůsobení, protože požadavky na velikosti, zakřivení a povrchovou úpravu se mezi projekty často liší
Možnost testování, protože vlastní měřicí zařízení podporuje kontrolu optických konstant před odesláním dílů
Jasná komunikace a technická podpora při dokončování specifikace a vzorkování
Kupující, kteří zkoumají dodavatele bezbarvého optického skla, často v rámci tohoto procesu porovnávají regionální výrobní základny. Provoz výrobce bezbarvého optického skla v Číně může nabídnout integrované zpracování od surového skla až po hotové komponenty s povlakem v rámci jediného dodavatelského řetězce, což zkracuje komunikační cykly pro zakázkové objednávky a opakovanou výrobu.
Výrobní zázemí a výrobní kapacita
Výroba barevného a bezbarvého optického skla spolu se sítotiskem a temperováním plochého skla probíhá v našem závodě od roku 1996 na místě o rozloze zhruba 10 000 metrů čtverečních v provincii Jiangsu. Divize optických komponent se zaměřuje na barevné a bezbarvé optické skleněné filtry, pokrývající oblasti ultrafialového a viditelného světla, stejně jako blízké infračervené a infračervené oblasti, s více než stovkou variací skleněných výrobků zpracovaných na místě.
Zpracovatelské zařízení na místě podporuje řezání, broušení, leštění a povrchovou úpravu spolu s vlastními testovacími přístroji používanými ke kontrole optického výkonu před zabalením dílů k odeslání. Vyráběné komponenty se používají napříč optickými přístroji, lékařskými a biochemickými přístroji, analytickými přístroji, elektronikou, letectvím a výzkumnými nebo vzdělávacími zařízeními, přičemž je k dispozici zpracování OEM a ODM pro vlastní specifikace bezbarvého optického skla požadované jednotlivými zákazníky.
Často kladené otázky
Q1. Co je bezbarvé optické sklo
Jedná se o sklo optické kvality formulované pro vysokou propustnost viditelného světla a minimální barevný odstín, používané tam, kde je vyžadována přesná kontrola světla spíše než obecné konstrukční nebo dekorativní použití.
Q2. K čemu se používá bezbarvé optické sklo
Používá se v čočkách, hranolech, oknech přístrojů, krytech senzorů a filtrech napříč optickými, lékařskými, analytickými a elektronickými zařízeními.
Q3. Jaký je rozdíl mezi bezbarvým optickým sklem a obyčejným sklem
Obyčejné sklo se vyrábí hlavně podle strukturálního a vizuálního standardu, zatímco bezbarvé optické sklo se vyrábí a testuje na konzistentní optické konstanty, jako je index lomu a propustnost.
Q4. Čím se optické sklo liší od normálního skla
Složení optického skla a chlazení jsou řízeny specificky, aby se řídilo, jak se světlo ohýbá a prochází materiálem, na což se běžná výroba skla nezaměřuje.
Q5. Optické sklo je zcela bezbarvé
Většina bezbarvého optického skla je formulována tak, aby byla co nejblíž neutrálnímu, i když v závislosti na složení a tloušťce může někdy zůstat velmi slabý odstín.
Q6. Je bezbarvé optické sklo transparentní
Ano, průhlednost je jednou z jeho definujících vlastností, podporovaná vysokou propustností viditelného světla a leštěným povrchem s nízkým rozptylem.
Q7. Jaké jsou vlastnosti bezbarvého optického skla
Mezi klíčové vlastnosti bezbarvého optického skla patří vysoká propustnost, nízká disperze, stabilní optické konstanty při změně teploty a dobrá mechanická a chemická odolnost.
